Profondeur hors gel et profondeur des réseaux enterrés
Deux chiffres reviennent sur presque tous les chantiers : à quelle profondeur poser une fondation pour qu'elle ne bouge pas avec le gel, et à quelle profondeur risque-t-on de croiser un câble ou une canalisation. Cet outil donne les repères usuels, zone par zone, avec la correction d'altitude.
Profondeur hors gel indicative
50 cm
Repère usuel : base de la zone (50 cm), plus une correction d’altitude au-dessus de 150 m. Valeur indicative : pour des fondations, retenez celle de votre étude de sol, du DTU applicable ou des prescriptions locales.
Profondeur usuelle des réseaux enterrés
| Réseau | Profondeur courante | Grillage avertisseur | À savoir |
|---|---|---|---|
| Électricité | 60 à 85 cm | Rouge | Câble sous fourreau rouge en général. Un branchement privé peut être bien moins profond. |
| Gaz | 60 à 80 cm | Jaune | Le réseau le plus dangereux à accrocher. Arrêt immédiat et appel du distributeur en cas de doute. |
| Eau potable | 80 à 120 cm | Bleu | Posée hors gel, donc souvent plus profonde que les autres réseaux. |
| Télécom, fibre | 50 à 80 cm | Vert | Fourreaux souvent groupés, parfois peu profonds en domaine privé. |
| Assainissement, eaux pluviales | 80 et plus cm | Marron | Profondeur dictée par la pente d'écoulement : elle augmente le long du tracé. |
Sur un terrain privé, rien ne garantit ces profondeurs. Avant de creuser, faites votre DT-DICT sur le guichet unique (reseaux-et-canalisations.ineris.fr) et terminez à la main à l’approche d’un réseau signalé.
Profondeurs de travail typiques
| Chantier | Profondeur | Repère |
|---|---|---|
| Semelle de fondation (maison, extension, mur) | 60 à 100 cm | Au moins hors gel, et jusqu'au bon sol : l'étude de sol prime. |
| Tranchée d'eau potable privée | 80 à 100 cm | Hors gel, sur lit de sable, grillage bleu au-dessus. |

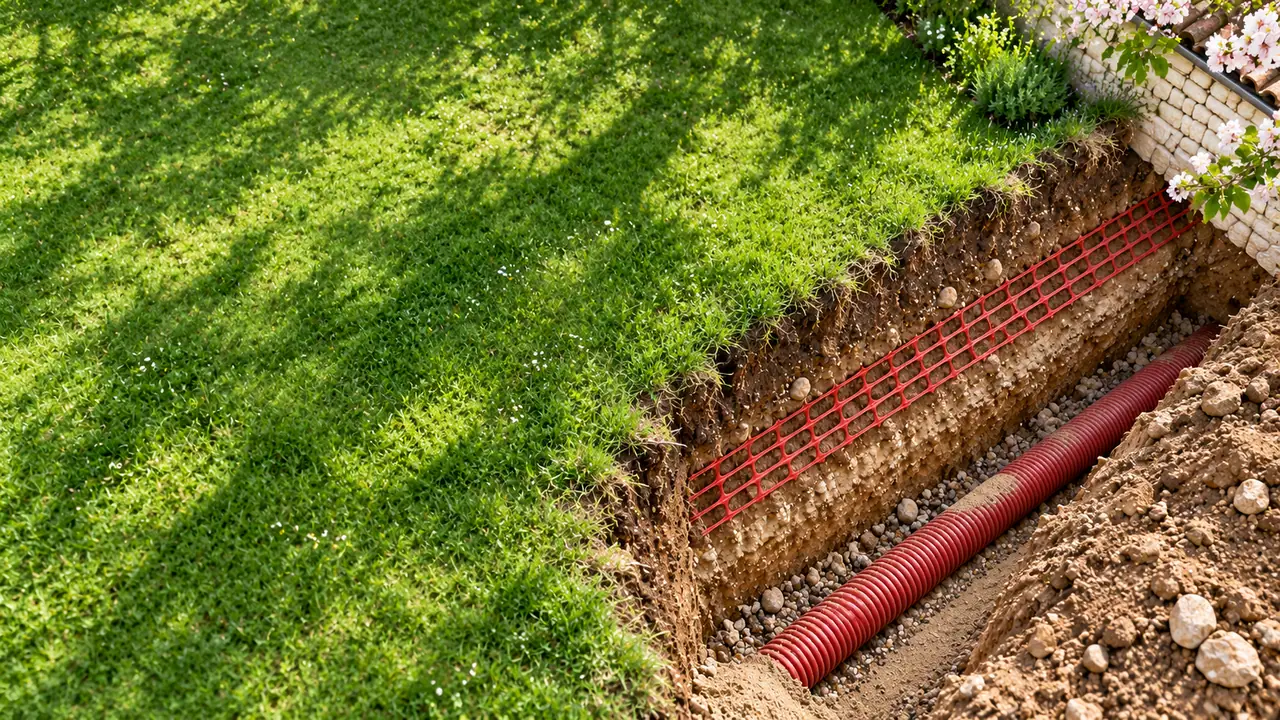

| Tranchée électrique privée | 50 à 80 cm | Sous fourreau TPC rouge, grillage rouge à 20 cm au-dessus. |
| Fosse toutes eaux | 150 à 250 cm | Selon le fil d'eau de la sortie de la maison et la hauteur de la cuve. |
| Piscine enterrée | 150 à 220 cm | Profondeur du bassin plus 15 à 20 cm de lit de pose ou de radier. |
| Drain de pied de mur | à la base des fondations | Le drain doit être sous le niveau du plancher bas, sans descendre sous la semelle. |
Mode d'emploi
- 01
Choisissez la zone climatique la plus proche de votre commune.
- 02
Indiquez l'altitude du terrain (elle figure sur Géoportail ou sur votre GPS).
- 03
Lisez la profondeur hors gel indicative et le tableau des réseaux.
D'où vient la profondeur hors gel
Quand l'eau du sol gèle, elle gonfle et soulève ce qui est posé dessus. Une semelle posée au-dessus de la zone gélive bouge à chaque hiver et finit par fissurer le mur. Les règles de calcul des fondations superficielles retiennent une profondeur de base par zone, de 50 cm en bord de mer à 90 cm dans l'Est, augmentée avec l'altitude.
La formule usuelle ajoute (altitude - 150) / 4 000 mètres au-delà de 150 m. À 650 m d'altitude dans une zone à 80 cm, on obtient 80 + 12,5 ≈ 95 cm. Ces valeurs sont des minimums de principe : votre étude de sol ou votre bureau d'études peut imposer plus profond, notamment sur sol argileux.
Les réseaux ne sont jamais là où on les attend
Sous la voie publique, les réseaux sont posés selon des repères de couverture, environ 80 cm sous chaussée et 60 cm sous trottoir. Dans un jardin privé, un ancien branchement peut se trouver à 30 cm. Un grillage avertisseur de couleur est normalement posé 20 à 30 cm au-dessus du réseau : si vous le voyez, arrêtez la machine et finissez à la main.
Ces profondeurs ne dispensent jamais de la DT-DICT. Elles servent à comprendre les plans reçus, pas à les remplacer.
Profondeur et choix de l'engin
Une semelle à 80 cm se creuse avec n'importe quelle mini-pelle. Une fosse toutes eaux à 2,20 m demande une 1,8 t au minimum, une 2,6 t de préférence. Rapprochez la profondeur de l'outil choisir le tonnage pour vérifier la marge.
